1 系统概述
HY系列工控信号无线传输系统采用主从分布式架构，通过WIFI无线通信实现数据采集与传输。系统由主机、从机、信号采集箱及现场显示器组成，支持MODBUS-RTU与MODBUS-TCP协议转换，可实现工业现场数据的实时采集、传输与显示。

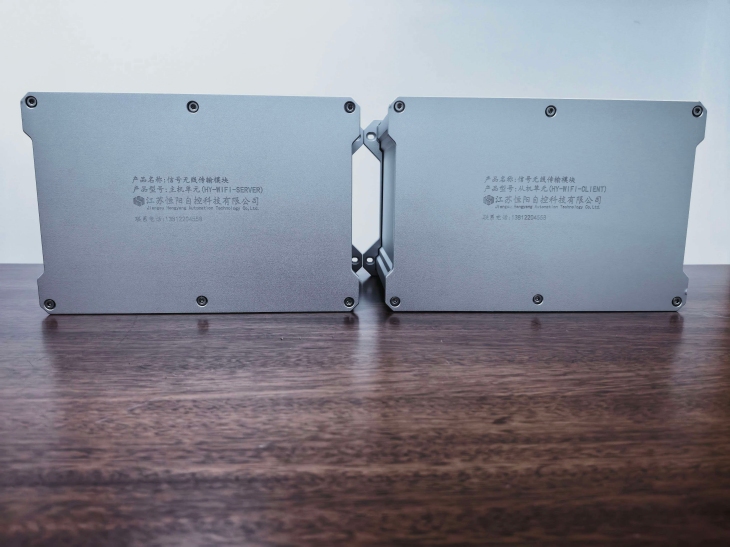

2 系统组成

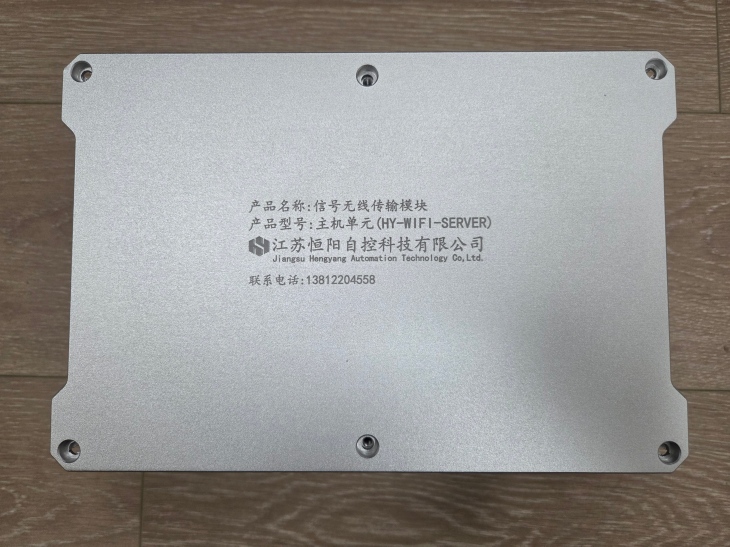

2.1 主机单元（HY-WIFI-SERVER）
主机作为系统核心控制单元，主要功能包括：
通过WIFI连接多个从机终端，建立无线通信网络
接收从机上传的采集数据，进行协议转换（MODBUS-RTU→MODBUS-TCP）
将处理后的数据通过MODBUS-TCP协议发送至现场显示器
支持多从机并发连接与数据处理 2.2 从机单元（HY-WIFI-CLIENT）

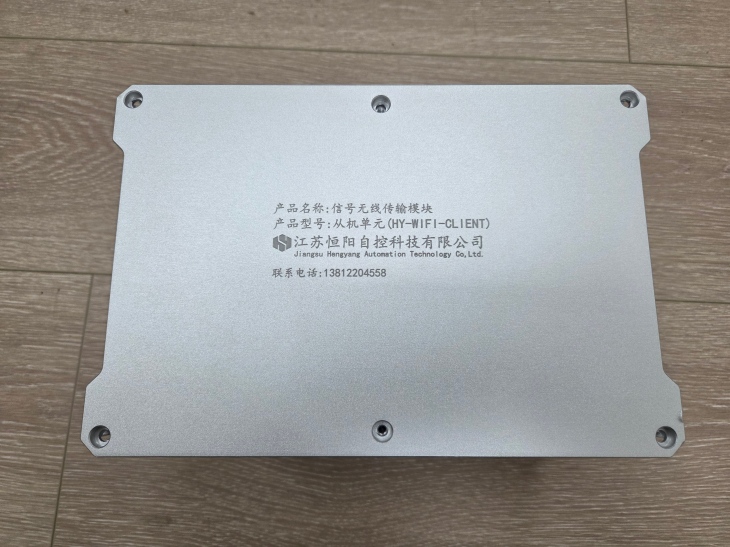

从机作为数据采集终端，主要功能包括：
通过信号采集箱接入现场传感器信号
支持触摸屏操作，提供WEB设置界面进行参数配置
将采集数据通过MODBUS-RTU协议传输至主机
支持WIFI连接配置与网络状态监测 2.3 信号采集箱（HY-DAQ-***）
信号采集箱负责现场信号的调理与转换，主要特性包括：
支持多种工业信号输入（如4-20mA、0-10V、热电偶、热电阻、数字量信号等）
将工业信号转换为数字信号，通过MODBUS-RTU协议输出
具备信号隔离与抗干扰能力
支持通道扩展，可根据需求增加采集通道 2.4 主机操作站
现场显示器用于实时数据展示，主要功能包括：
通过MODBUS-TCP协议接收主机发送的数据
实时显示各采集点的测量值与状态
支持数据曲线、报警提示等功能
提供人机交互界面，可进行参数设置与查询 3 系统工作流程
3.1 数据采集流程
1.现场传感器信号通过信号采集箱进行调理与转换
2.采集箱将处理后的信号通过MODBUS-RTU协议传输至从机
3.从机接收数据并通过WIFI上传至主机
4.主机将接收到的MODBUS-RTU数据转换为MODBUS-TCP协议
5.主机通过MODBUS-TCP协议将数据发送至现场显示器
6.现场显示器实时显示采集数据 3.2 系统配置流程
1.从机通过触摸屏进入WEB设置页面
2.配置WIFI连接参数（SSID、密码等）
3.配置MODBUS-RTU通信参数（波特率、地址等）
4.主机配置MODBUS-TCP服务器参数
5.现场显示器配置MODBUS-TCP客户端参数
6.系统进行通信测试与数据验证 4 技术参数 设备 | 参数项 | 技术指标 | HY-WIFI-SERVER主机 | WIFI标准 | IEEE 802.11b/g/n | 通信距离 | 空旷环境下≥200米 | 并发连接数 | 最多支持32个从机 | 协议转换 | MODBUS-RTU→MODBUS-TCP | HY-WIFI-CLIENT从机 | 触摸屏尺寸 | 7英寸彩色触摸屏 | WEB设置界面 | 支持浏览器访问配置 | 供电方式 | DC 12V/24V | 工作温度 | -20℃~60℃ | HY-DAQ-*** 信号采集箱 | 输入通道 | 8/16通道可选 | 输入信号类型 | 4-20mA、0-10V、热电偶、热电阻、数字量 | 采样精度 | 16位AD转换 | 通信接口 | RS485（MODBUS-RTU） | 主机操作站 | 屏幕尺寸 | 10-15英寸可选 | 通信协议 | MODBUS-TCP | 显示刷新频率 | ≥1次/秒 |
5 安装与调试
5.1 硬件安装
1.根据现场需求确定主机、从机及采集箱的安装位置
2.连接信号采集箱与现场传感器，确保接线正确
3.连接从机与信号采集箱的RS485通信线
4.为主机、从机及显示器供电
5.确保主机与从机之间的WIFI信号良好 5.2 系统调试
1.从机通过触摸屏进入WEB设置页面，配置WIFI参数
2.设置从机的MODBUS-RTU通信参数（地址、波特率等）
3.主机配置MODBUS-TCP服务器参数
4.现场显示器配置MODBUS-TCP客户端参数，连接主机
5.测试数据采集与传输功能，确保数据实时显示
6.进行系统稳定性测试，验证长时间运行可靠性 6 维护与故障排除
6.1 日常维护
定期检查设备供电情况
清洁设备表面，保持通风良好
检查通信线路连接是否牢固
定期备份系统配置参数 6.2 常见故障排除 故障现象 | 可能原因 | 解决方法 | 从机无法连接WIFI | 1. WIFI信号弱；2. 密码错误；3. 网络配置错误 | 1. 调整设备位置；2. 重新输入密码；3. 检查网络配置 | 数据采集异常 | 1. 传感器故障；2. 采集箱接线错误；3. MODBUS参数不匹配 | 1. 检查传感器；2. 重新接线；3. 核对MODBUS参数 | 显示器无数据显示 | 1. 主机与显示器通信故障；2. MODBUS-TCP参数错误；3. 主机未正常工作 | 1. 检查网络连接；2. 核对通信参数；3. 重启主机 | 系统响应缓慢 | 1. 网络拥堵；2. 设备负载过高；3. 信号干扰 | 1. 优化网络；2. 减少并发连接；3. 增加抗干扰措施 |
7 安全注意事项
设备安装与维护须由专业人员进行
确保设备接地良好，避免静电干扰
在易燃易爆环境中使用时，需选择防爆型设备
定期检查设备绝缘性能，避免触电危险

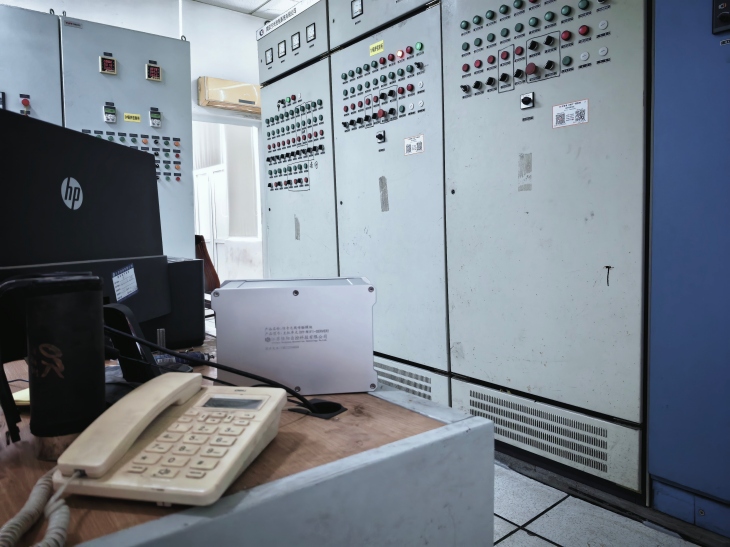

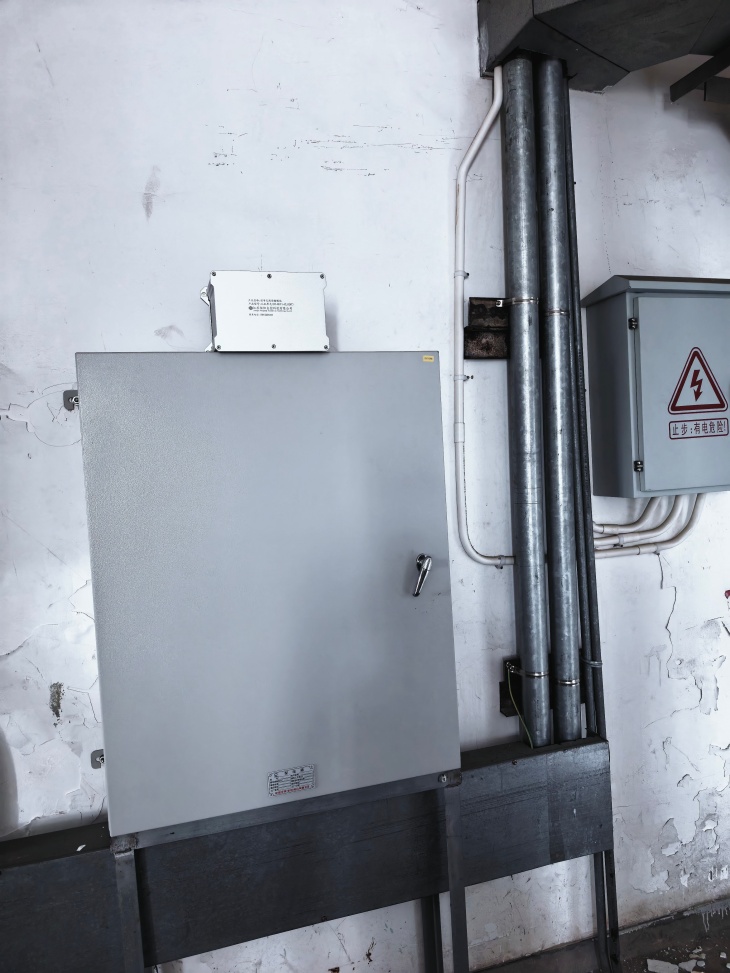

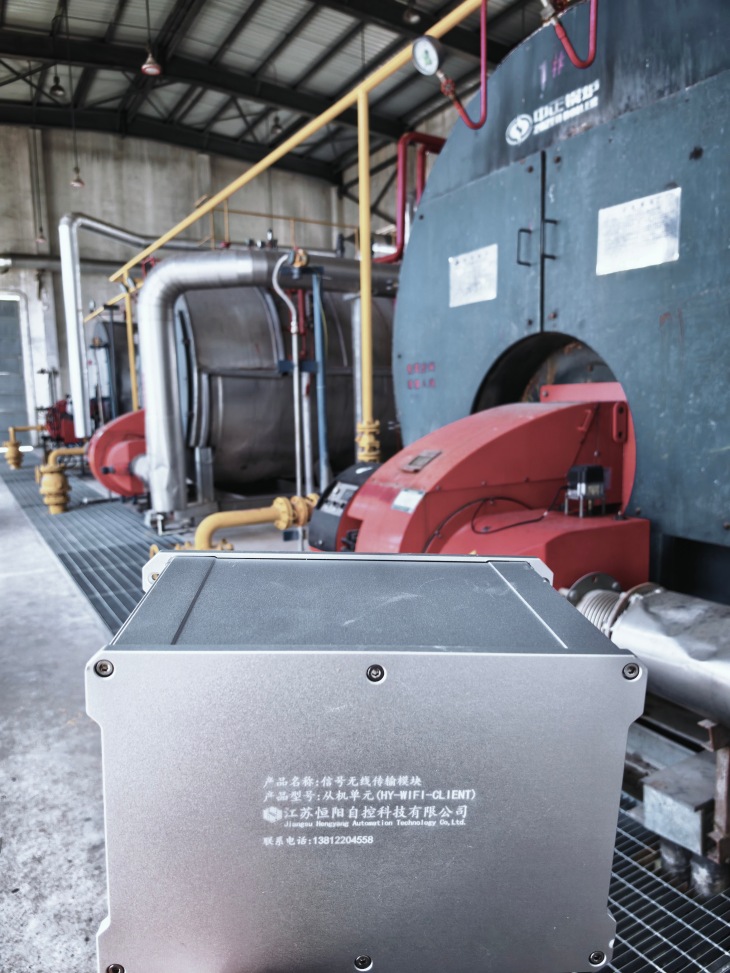

系统配置参数应设置访问密码，防止未授权修改 应用案例:大鼎油储有限公司
|
