废水处理全自动石灰计量投加系统
已阅:785  2020-12-18




        废水处理全自动石灰计量投加系统
技术规范书


        一 规程、规范和标准
        1.1 设备制造和材料符合并不限于下列标准和规定的新版本的要求
        JB/T 2932 《水处理设备制造技术条件》
        GB/T 13384 《机电产品包装通用技术条件》
        DL/T 5068 《火力发电厂化学设计技术规程》
        GB/T 4942.1 《旋转电机整体结构的防护等级(IP代码)-分级》
        GB 755 《旋转电机定额与性能》
        GB/T 1993 《旋转电机冷却方法》
        HG/T 4177 《石灰乳液自动配置成套装置》

        1.2 设备管路接口法兰应符合并不限于下列要求
        GB/T 9119 《平面、凸面板式平焊钢制管法兰》

        1.3 设备验收符合并不限于下列标准和规定的新版本的要求
        DL/T543 《电厂用水处理设备质量验收导则》
        DL/T 5190.4 《电力建设施工及验收技术规范 第4部分:电厂化学》

        1.4上述标准和规定仅提出了基本的技术要求。如果卖方提出了更经济合理的设计、材料、制造工艺等,同时又能使卖方提供的设备性能达到本技术协议书的要求,并确保稳定﹑连续运行,在征得买方同意后,卖方可以不全部使用上述标准和规定。

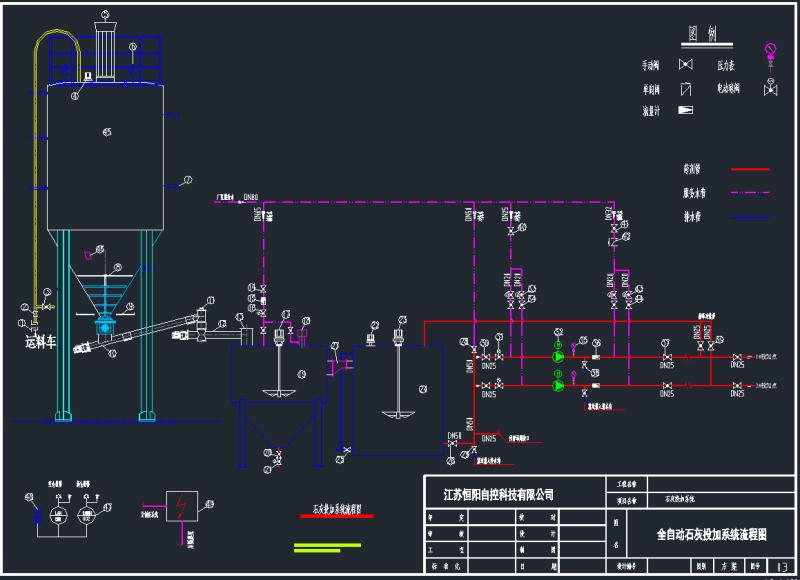

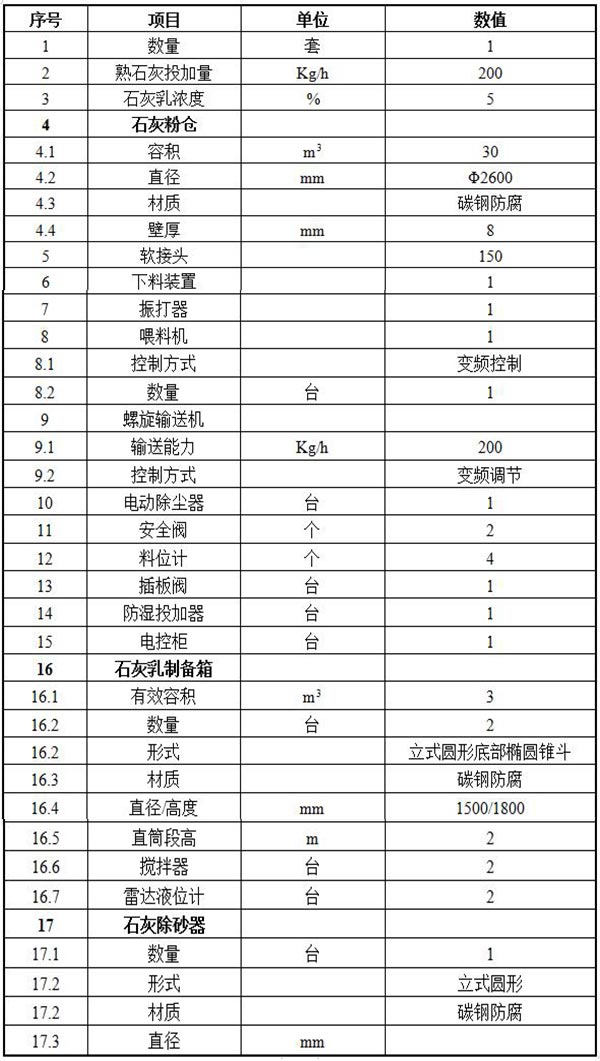

        二、 数据表


        三、系统主要设备技术描述:
        1 ) 石灰炭储存料仓
        料仓直径2.6米,体积30m3含电动除尘器、高中低料位计、雷达料位计、高频振打器,人孔600mm,下料锥斗等;
        进料管DN100,包括接口及盖子,配备JG/T 5021气卸散装水泥运输车卸料管快速接头和管夹阀;进料管下端距离基础1m高;料仓顶部护栏,高度1.2m;
        带背部护圈的爬梯,爬梯宽度不低于700CM;料仓控制箱应配有高料位报警器;
        料仓空穴搭桥处理系统;
        料仓材质:碳钢
        表面处理:不低于如下标准,料仓外表面均经喷砂处理到SA2½后,70µm环氧底漆,面漆2度共200µm。内部涂70µm底漆(建议环氧沥青防腐,不涂面漆)。
        材质:碳钢Q235B,防腐厚度8mm。

        2) 电动除尘器
        直径:800mm;除尘面积:24平方米;结构材料:不锈钢;滤芯材质:PP滤芯。
        压力:5-6BAR;采用电动振打滤芯清理方式;带法兰式安装底座UFN8001(炭钢)
        材质:不锈钢304
        排风量:>1500m3/h
        过滤效率>99.9%
        清理方式:间歇式振动清理
        结构形式:圆筒形
        直径:800mm(尺寸仅供参考,具体咨询厂家)

        3)  安全阀
        为避免料仓过压,需配备安全阀2只(1用1备)
        膜片式,正负压开启;
        压差为0.05bar时,风量100m3/min;
        阀门开启时,空气由阀门进出;
        材质:碳钢

        4) 料位计及报警系统
        避免过度装料或系统断料投加,料仓同时配有空穴位及满位报警器,当空穴报警时,系统应启动空穴振打系统,实现正常下料。
        电源电压:220VAC
        触点容量:250VAC/5A,SPDT
        叶片材质:不锈钢304
        防护等级:IP65
        出线口:M20×1.5

        5) 插板阀
        厚度:10毫米;直径:200毫米
        1套,每套包括:1个PN 10 DN 200插板阀组合、2个密封角、2块隔离插板
        材质:镀锌

        6) 计量螺旋输送机
        变频计量螺旋输送机与喂料机相连,单台计量螺旋输送机较大输送能力200kg/h,可准确计量粉料输送量。
        1个入口连接管
        1个输送机管固定法兰
        1 条硬金属的定量输送管,末端分两管路去入口链接管
        1 条定量空心螺旋,加强正方区域,管径40
        2 条出口软连接管,直径 150 毫米,GU 类型
        1 个防堵探测器
        1 个齿轮电机,变频调节,0.37kw(380-400V, 50 Hz, 1450 rpm, IP55) NORD或SEW电机
        输送角度:水平,长度5m,根据现场布置决定
        油漆:Re 3 NEGATIVE 7 - RAL 7032
        SA 3喷砂
        1层50 μ底锌环氧层
        1层60 μ熟环氧层

        7)防湿投加器
        主要负责将石灰输送到制备罐内,同时防止制浆罐水气返回给料计量输送机造成粉料吸潮板结,石灰系统须配备, 每套包括:
        长度:1米
        1根外管,直径88毫米
        1个投加器螺旋,80 SC.F类型
        1个入口连接管
        金属材料:不锈钢304
        1个齿轮电机0.55kw,(380-400V, 50 Hz, 1450 rpm, IP55)

        8)石灰乳制备系统
        制备罐容积:3m3;锥式,尺寸:1800(D)*1200(H)mm,共计2个
        材质:碳钢防腐,
        技术要求:制备罐底部设计圆锥形式,方便排渣,罐体设有搅拌机低速搅拌,使溶液搅拌均匀、稳定;制备罐还配备配备水雾除尘装置,搅拌机、排渣系统、制备水系统、雷达波液位计、溢流系统等,制备浓度5%。
        除尘装置(安装在制备罐顶部)要求为三级喷淋,能够自动高压清洗石灰粉尘,排出洁净空气。

        9) 螺杆泵投加系统
        数量:2台,1用1备。
        技术要求:
        1.0m3/h,2bar,泵体为铸铁,定子为丁氰橡胶,转子为316L。带防干烧保护。
        采用机械密封带水冲洗装置,螺杆泵属于容积泵,具有很好的计量作用,电机频率调节范围较大,可以很好地根据源水流量来变频控制投药量。

        10)料仓高频振打系统
        配有仓壁振打系统,安装于料仓锥斗和筒体连接处。
        通过高频振打防止石灰在料仓与椎斗之间堆积,与低位报警器连动,有效破坏仓内石灰受潮空穴板结现象,同时避免由于气压流化方式对石灰的污染,振打器运行方式间歇性运行。

        11)配置箱
        体积3m3,通过进水和石灰粉末输送量的控制,使石灰乳制备浓度5%左右,搅拌机低速匀速搅拌。石灰和水充分混合均匀后再投入投加点,这样有利于提高石灰的利用率,起到更好的效果。系统还包括除尘装置、搅拌机、排空阀、制备水系统(upvc)等。制备水系统包括、电动阀、电磁流量计、手动阀等。
        规格:3m3,2套; 配套搅拌器
        材质:碳钢

        12)料仓就地控制柜
        料仓配套1台就地控制箱,装配在输送管线底部附近,满位和空穴报警喇叭的恢复设定按钮,除尘、消除报警、振打系统启停等。
        卖方提供就地控制柜对设备进行就地手动控制,变频器为施耐德ATV71或同等产品,低压元器件为施耐德、ABB或同等产品,控制柜至买方控制系统的电缆由买方供货安装。电源要求为三相五线制,50HZ,30Kw;
        控制柜柜体材质S30408拉丝,板厚2mm。所有电缆均为阻燃、铜芯电缆,动力电缆型号:ZR-YJV-0.6/1.0KV,控制电缆:ZR-KVVP2-0.5/0.75KV,截面积1.5mm2;信号灯红色表示运行,绿色表示停止。
